概述
ZK400微機保護測控裝置是一個能執行保護功能的全范圍數字保護裝置，帶遠方控制、電氣參數測量、自動化等功能，滿足當前和未來對變電和配電站自動化、控制及保護的需要。
本裝置是專門針對于環網柜系統應用而開發，可以集成于斷路器柜和熔斷器柜中使用；具有多種特性曲線的相過流保護、零序過流保護及外部接點直接跳閘功能，可對配電變壓器、線路、母線等進行保護。
功能特點概述
ZK400微機保護測控裝置采用高集成度、總線不出芯片的低功耗微處理器處理來自電流互感器的模擬信號和開關量數字信號，通過數字邏輯運算控制裝置的輸出。微處理器經過去除瞬態變量的影響來處理電流測量值同時計算執行保護功能必須的量值，確定來自設備參數瞬態值的電氣測量參數有效值。
ZK400微機保護測控裝置配備有系統就地顯示、設置和操作按鍵；后端子RS485通訊總線接口，并向用戶提供開放的通訊協議，方便實現SCADA功能；用戶界面設計友好，菜單使用直觀；使用具有高變比的電流傳感元件測量電流；配備事件記錄器用來儲存保護功能執行的的動作信息，操作的全部次數以及各種系統設置也被記錄，且掉電不丟失數據；地址、菜單驅動界面提供了各相電流、零序電流的瞬時測量值，且這些值均可通過通訊端口訪問。
CT自供電和輔助電源2種供電方式，在沒有負荷的情況下方便現場調試整定定值。
整個裝置結構緊湊，密封機箱，抗干擾性能好，應適合運行環境較為惡劣、安裝位置有限的環網柜系統。
結構與安裝

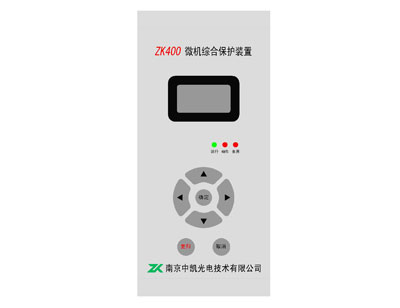

裝置采用整面板形式，美觀大方。面板上包括漢化液晶顯示器、電源指示燈、操作鍵盤等。安裝本裝置時，無需其它任何配件，簡化組屏及現場施工。安裝開孔尺寸圖如下:
技術參數
裝置額定參數
輸入電源
a) 直流：24V、48V（輔助電源，訂貨注明），允許偏差-20%～+20%；
b) 自供：由相電流互感器取電
c) 負載：<1VA
額定交流數據
a) 交流電流 5A或1A（訂貨注明）
b) 額定頻率 50Hz
功率消耗
交流電流回路： 當In=5A時， 每相不大于1.0VA；
當In=1A時， 每相不大于0.5VA；
測量精度
電流： < 1%
零序電流： < 0.005A
過載能力
交流電流回路： 2 倍額定電流連續工作；
10 倍額定電流10s；
40 倍額定電流1s；
接點容量
a) 信號回路接點： 載流5A 斷弧0.3A（時間常數L／R為5±0.75ms）
b) 出口回路接點： 載流10A 斷弧0.5A（時間常數L／R為5±0.75ms）
裝置主要技術性能
電流采樣回路精確工作范圍：電流0.04In～20In 零序電流0.01-10A
絕緣性能
a) 絕緣電阻：
裝置的帶電部分和非帶電部分及外殼之間以及電氣上無聯系的各電路之間用開路電壓500V的兆歐表測量其絕緣電阻值，正常試驗大氣條件下，各等級的各回路絕緣電阻不小于100MΩ。
b) 介質強度：
在正常試驗大氣條件下，裝置能承受頻率為50Hz，電壓2000V歷時1Min的工頻耐壓試驗而無擊穿閃絡及元件損壞現象。試驗過程中，任一被試回路施加電壓時其余回路等電位互聯接地。
c) 沖擊電壓：
在正常試驗大氣條件下，裝置的電源輸入回路、交流輸入回路、輸出觸點回路對地，以及回路之間，能承受1.2/50µs的標準雷電波的短時沖擊電壓試驗，開路試驗電壓5kV。
d) 耐濕熱性能：
裝置能承受GB7261第21章規定的濕熱試驗。最高試驗溫度+40℃、最大濕度95％，試驗時間為48小時，每一周期歷時24h的交變濕熱試驗，在試驗結束前2小時內根據a）的要求，測量各導電電路對外露非帶電金屬部分及外殼之間、電氣上不聯系的各回路之間的絕緣電阻不小于1.5MΩ，介質耐壓強度不低于b）規定的介質強度試驗電壓幅值的75％。
電磁兼容性
a) 脈沖群干擾
裝置能承受GB/T 14598.13-2008規定的干擾試驗，試驗頻率為100kHz和1MHz，試驗嚴酷等級為III級，即試驗電壓為共模2.5kV，差模1kV的衰減振蕩波。
b) 靜電放電干擾
裝置能承受GB/T 14598.14-1998（2010）規定的嚴酷等級為Ⅲ級，即接觸放電試驗電壓為6kV，允許偏差為5%，空氣放電試驗電壓為8kV，允許偏差為5%的靜電放電干擾試驗。
c) 輻射電磁場干擾
裝置能承受GB/T 14598.9-2002（2010）規定的嚴酷等級為III級，即試驗場強電壓為10V/m的輻射電磁場干攏試驗。
d) 快速瞬變干擾
裝置能承受GB/T 14598.10-2007規定的嚴酷等級為Ⅲ級，即試驗電壓為2kV，允許偏差為±10%的快速瞬變干擾。
e) 浪涌（沖擊）抗擾度試驗
裝置能承受IEC60255-22-5:2002規定的嚴酷等級為Ⅳ級，即試驗電壓為共模4kV，差模2kV的浪涌（沖擊）干擾。
f) 射頻場感應的傳導騷擾抗擾度試驗
裝置能承受GB/T14598.17-2005規定的嚴酷等級為III級，即開路試驗電平為10V（e.m.f）的電壓。
g) 工頻磁場抗擾度試驗
裝置能承受IEC 60255-22-7:2003規定的嚴酷等級為A級，即試驗電壓為共模300V，差模150V的工頻干擾。
h) 射頻傳導抗擾度試驗
裝置的射頻傳導抗擾度符合GB/T14598.16-2002 規定的傳導發射限值
i) 電磁發射試驗
裝置的電磁發射符合GB/T14598.16-2002 規定的輻射發射限值要求。
機械性能
a) 振動(正弦)
裝置能承受GB/T 11287-2000中3.2.1規定的I級振動響應能力試驗。
裝置能承受GB/T 11287-2000中3.2.2規定的I級振動耐久能力試驗。
b) 沖擊
裝置能承受GB/T 14537-1993中4.2.1規定的I級沖擊響應試驗。
裝置能承受GB/T 14537-1993中4.2.2規定的I級沖擊耐久試驗。
c) 碰撞：裝置能承受GB/T 14537-1993中4.3規定的I級碰撞試驗。
