主要功能及特點：
該裝置配置有測試功能、通信功能等功能，具體功能配置參見下表：
裝置測試功能配置
|
項目 |
功能名稱 |
是否包含 |
|
測試功能 |
弧光監測，可接24個微光傳感器 |
√ |
|
通信 |
網口 |
√ |
|
RS232 |
√ |
|
|
GPRS-GSM |
√ |
|
|
硬件配置 |
TF卡 |
√ |
① 紫外光微光傳感器可完成可見光濾除，并將過濾后紫外光轉換為高效光信號傳輸。
② 紫外光微光傳感器具有RS485通信和4-20mA輸出功能。
③ 傳感器具有極高探測靈敏度，自適應閾值調節，以滿足多種現場應用需求。
④ 配有數據處理單元,集中接收并處理傳感器數據，可以集中接收處理多達24個傳感器。
⑤ 具有人機界面顯示功能
⑥ 通信方式靈活多樣，既可將數據轉換為modbus、標準104、103等協議傳送到后臺監控系統；也可通過GPRS數據信號或GSM短信信號發送給檢修人員，滿足改造站或戶外安裝的需求。
⑦ 供電方式靈活，室內的正常取電、PT取電、戶外光伏取電等，解決不同現場的供電問題。
⑧ 適應不同的故障場所，發電機組滑環室、環網柜、開關柜、戶外高壓線纜等。
⑨ 數據處理單元可以直接接入光纖測溫傳感器，做到光信號和溫度信號的綜合采集預警。
產品技術指標：
1、ZK1501-I型數據處理單元
1. 電源：單相交流220V或57V。
2. 額定頻率：50Hz。
3. 最大功率：35W。
4. 弧光監測靈敏度：1Uw。
5. 內置鋰電池：12V,6800 mA。
6. 可接微光傳感器數量：24個。
2、 ZK1500-II型微光傳感器
1. 特性
- 感光面積：2.65 × 2.65 mm
- 三個范圍（高、中、低）可選
2. 探測區域：角度+/-45度，正前方及左右各2米距離，即4米 x 2米空間
3. 工作條件（Ta=25℃）
|
參數 |
符號 |
數值 |
單位 |
|
電源電壓 |
Vcc |
+8~+12 V （DC） |
V |
|
工作溫度 |
Topr |
-20 to +80 |
°C |
|
存儲溫度 |
Tstg |
-40 to +100 |
°C |
4. 電子和光學特性（Ta=25℃，Vcc=+12V）
|
序號 |
參數 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
1 |
光譜響應范圍 |
λ |
|
200 |
- |
850 |
nm |
|
2 |
峰值靈敏波長 |
λp |
|
- |
350 |
- |
nm |
|
3 |
飽和輸入功率 |
|
λ=λp |
25 |
500 |
2500 |
nw |
|
4 |
光靈敏度 |
S |
|
10 |
20 |
- |
nW |
5. 輸出:
① RS485通信，modbus協議，波特率9600；
② 4-20mA輸出。
說明：在沒有光源的情況下，輸出是4.10mA左右，根據不同的微光傳感器，最低輸出電流會有稍許誤差。
880uw/cm2微光傳感器基本不會動作，保持在4.10mA左右。
888uw/cm2以上會有一定的跳變變化，跳變變化一覽表:
|
序號 |
光功率 |
電流輸出 |
|
1 |
880uw/cm2 |
4.10mA |
|
2 |
890uw/cm2 |
15.07mA左右跳變 |
|
3 |
895 uw/cm2 |
16.04mA左右跳變 |
|
4 |
1000uw/cm2 |
19.97mA左右跳變 |
建議使用定值：將895 uw/cm2設置為報警定值。
3、ZK1501-I型顯示單元
1. 觸摸顯示屏：5寸。
2. 工作電壓：DC5V。
3. 工作溫度：-20—70℃。
4. 工作濕度：10%-90% RH。
產品圖片：
ZK1501-I型數據處理單元正視圖
ZK1501-I型數據處理單元后視圖

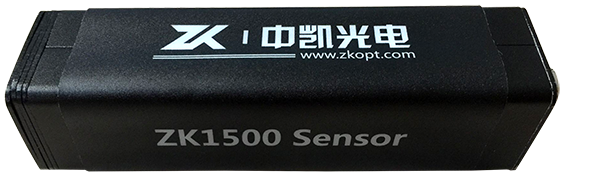

ZK1500-II型微光傳感器外型圖
ZK1501-I型顯示單元正視圖
